一、特點
1 、可編程控制器實驗臺采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，不會淘汰。
2 、雙口接線法 PLC 主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解 PLC 的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3 、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4 、采用三菱 FX 系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5 、組態棒圖教學 采用 MCGS 工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、裝置構成

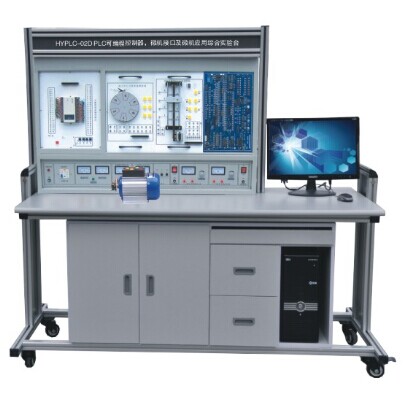

1 、 PLC 可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2 、 PLC 可編程控制器實驗裝置 ( 掛箱規格： 40×24× 6 cm 3 ) ：
（ 1 ） PLC001 交通信號燈 PLC 自動控制實驗掛箱
（ 2 ） PLC002 攪拌器的 PLC 自動控制實驗掛箱
（ 3 ） PLC003 LED 數碼管顯示 PLC 自動控制實驗掛箱（實物）
（ 4 ） PLC004 四層電梯的 PLC 自動控制實驗掛箱（實物）
（ 5 ） PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（ 6 ） PLC006 藝術彩燈造型的 PLC 控制實驗掛箱
（ 7 ） PLC007 電機的自動控制實驗掛箱（實物）
（ 8 ） PLC008 步進電機的 PLC 控制實驗掛箱（實物）
（ 9 ） PLC009 模擬電視發射塔實驗掛箱
（ 10 ） PLC010 自動送料裝車系統實驗掛箱
（ 11 ） PLC011 自動售貨機實驗掛箱
（ 12 ） PLC012 自動成型系統實驗掛箱
（ 13 ） PLC013 水塔自動供水系統實驗掛箱
（ 14 ） PLC014 郵件自動分揀系統實驗掛箱
（ 15 ） PLC015 自動洗衣機系統實驗掛箱
（ 16 ） PLC016 電鍍系統實驗掛箱
（ 17 ） PLC017 繼電器控制實驗掛箱（一）
（ 18 ）三相鼠籠電動機 380V Y /△ 接法
（ 19 ）基礎實驗掛箱
3 、 PLC 可編程控制器操作桌
4 、編程應用軟件
5 、仿真教學軟件
6 、工控組態軟件
7 、 PLC 可編程控制器（接口都已引到面板）及轉接通迅電纜。
8 、微機接口及應用部分：
（ 1 ）微機接口部分：一塊 PCI 總線擴展卡、 8279 鍵盤、六位數碼顯示連接電纜。還設有 I/O 地址譯碼電路 8255 、 8253 、 ADC0809 、 DAC0832 等；
（ 2 ）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；
（ 3 ）輔助電路： 40 腳、 20 腳、 16 腳、 14 腳集成插座，邏輯電平開關、 LED 顯示、時鐘（ 1MHZ 、 2MHZ ）、方波信號。
9 、電腦或手持編程器（用戶自備或代購）
四、技術性能
1 、輸入電源：三相四線電源，輸入時指示燈亮。
2 、電源輸出：有漏電型保護器、過載、短路保護裝置。
A ．三相四線 380V 輸出，由三只電壓表指示輸出電壓
B ．～ 220V 通過安全插座輸出
C ． +24V/ 2A 直流穩壓輸出（數顯）
D ． +5V/ 1A 直流穩壓輸出（數顯）
E ． ±12V/ 1A 直流穩壓輸出（根據裝置需求而定）
3 、 PLC 可編程控制器：
品牌、型號：三菱 FX1N--40mR （輸入 24 點，輸出 16 點），也可選擇西門子、歐姆龍，價格另議。
4 、重量： 100Kg
5 、外形尺寸： 160×75× 150 cm 3
五、基本實驗項目
1 ．與、或、非邏輯功能實驗
2 ．定時器、計數器功能實驗
3 ．跳轉、分支功能實驗
4 ．移位寄存器實驗
5 ．?dāng)?shù)據處理功能實驗
6 ．微分、位操作實驗
7 ．交通信號燈 PLC 自動控制實驗
8 ．?dāng)嚢杵鞯?PLC 自動控制實驗
9 ． LED 數碼官顯示 PLC 自動控制實驗（實物）
10 ．四層電梯的 PLC 自動控制實驗（實物）
11 ．加工中心刀具庫選擇控制實驗（實物）
12 ．藝術彩燈造型的 PLC 控制實驗
13 ．電機的自動控制實驗（實物）
14 ．步進電機的 PLC 控制（實物）
15 ．模擬電視發射塔實驗實驗
16 ．自動送料裝車系統控制實驗
17 ．自動售貨機實驗
18 ．自動成型實驗
19 ．水塔自動供水控制系統實驗
20 ．郵件自動分揀實驗
21 ．自動洗衣機控制系統模擬實驗
22 ．電鍍過程控制實驗
23 ．三相鼠籠式異步電動機點動和自鎖 PLC 控制 ( 實物 )
24 ．三相鼠籠式異步電動機聯動正反轉 PLC 控制 ( 實物 )
25 ．三相鼠籠式異步電動機帶延時正反轉 PLC 控制 ( 實物 )
26 ．三相鼠籠式異步電動機 Y/△ 轉換起動 PLC 控制 ( 實物 )
27 ． MCGS 組態棒圖實驗教學 , 利用已編輯好組態棒圖 , 對以上任何實驗進行動態跟蹤教學實驗
28 ．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
六、微機接口實驗（微機原理課）
1 、 I/O 地址譯碼實驗
2 、簡單并行接口實驗
3 、可編程并行口實驗（一）（二）
4 、串行通訊實驗（ 8251 、 8250 ）
5 、 A/D 、 D/A 轉換
6 、可編程定時器 / 計數器實驗
7 、七段數碼顯示實驗
8 、中斷實驗和 DMA 通訊實驗
B 、趣味性實驗及控制實驗（微機應用課）
1 、競賽搶答器實驗
2 、數字錄音機實驗
3 、電子琴實驗
4 、交通燈控制實驗
5 、繼電器控制實驗
6 、步進電機控制實驗
7 、七段數碼顯示實驗
8 、集成電路測試實驗
9 、 8279 鍵盤、顯示控制實驗
C 、 TTL 集成電路實驗（數字電路課）
1 、與、或、非門等門電路實驗
2 、組合邏輯電路實驗（半加器、全加器等）
3 、觸發器實驗（ RS 、 D 、 JK 等）
4 、集成計數器及寄存器
5 、譯碼器和數據選擇器等
6 、單穩態觸發器等波形實驗
