1. 本產品特點：
本產品是電工、模電、數電實驗與技能實訓考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師人員和基建投入，經濟效益顯著。實驗項目包括電工學、電工原理、模擬電子技術、數字電子電路、電力拖動、電氣控制、繼電控制等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路等電路實驗。采用德國職業教育的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。
電子技能實訓改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套特制實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
電工、電拖技能實訓通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練�？梢赃_到勞動及社會保障職業技能鑒定中級以上水平。本系列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的要求產品。

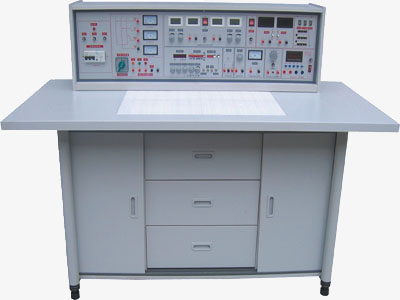

2.實驗臺和實驗操作桌結構和功能：
1.實驗臺構成與性能：
1.1 電源及參數：
1.1.1、輸入電源：三相四線電源，輸入時指示燈亮。
1.1.2、電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－430V連續可調的交流電源，同時可得到0—250V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）
B組：低壓交流電壓3－24V分七檔可調，追大輸出電流1.5A，電流表指示。
C組：低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出追大電流為1.5A，具有預設式限流保護功能，每次輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波、脈沖波、鋸齒波、TTL方波、矩形波.
1.2.2頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS（開路）
1.2.5追大輸出幅度(開路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(開路)：±lOV
1.2.7輸出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
1.2.9壓控振蕩(VCF)：加外加直流電壓0±5V變化時，對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz～l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
1.6七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
1.7外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.8外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
2、實驗操作桌:雙面飾面板制成，不變形不褪色，尺寸:160×70×80cm，造型美觀大方,中間設有抽屜，存放工具，左右二只存放柜，用于儲存元器件。
● 結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有不會褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特制的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用九孔電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，直流電流表39只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套數電、模電技能實訓考核組件（包括特制線路板及相應元器件），13套電工、模電、數電實驗所需的電阻、電位器、電容、變壓器、二極管、三極管、場效應管、集成、可控硅、傳感器、邏輯電平開關、特制通用集成座等，學生凳25張。
●實驗項目
(一)電工部分實驗內容
| 1·電工測量儀表的使用 |
17·交流電路參數的測量 |
| 2·常用元件的識別與檢測 |
18·正弦交流電略中RLC元件的特性 |
| 3·線性元件與非線性元件的伏安特性 |
19·RL及RC串聯電路實驗 |
| 4·電源的外特性 |
20·RLC串聯諧振電路 |
| 5·電位值、電壓值的測定 |
21·日光燈電路的連接及功率因數改善 |
| 6·電流表和電壓表的擴程 |
22·三相負載的星三角接法 |
| 7·基爾霍夫定律的驗證 |
23·三相電路及功率的測量 |
| 8·驗證楞次定律 |
24·R-C選頻網絡研究 |
| 9·迭加原理與互易定理的驗證 |
25·二端口網絡研究 |
| 10·戴維南定理與諾頓定理的驗證 |
26·單相變壓器實驗 |
| 11·電壓源與電流源的等效變換 |
27·互感電路實驗 |
| 12·受控源特性的研究 |
28·三相異步電動機的使用與起動 |
| 13·一階電路實驗 |
29·三相電動機繼電接觸控制的基本電路 |
| 14·二階電路的過渡過程 |
30·三相電動機Y-△起動控制實驗 |
| 15·研究LC元件在直流和交流電路中的特性 |
31·三相電動機的順序控制實驗 |
| 16·負載獲得追大功率的條件 |
32·三相電動機能耗制動控制實驗 |
(二)模擬部分
| 1·二極管的正、反相特性 |
11·變壓器耦合推挽功率放器 |
| 2·晶體三極管的輸入、輸出特性 |
12·0TL功率放大器 |
| 3·晶體管共射極單管放大器 |
13·集成功率放大器 |
| 4·兩級阻容耦合放大電路 |
14·單相橋式整流電路 |
| 5·負反饋對放大器性能的影響 |
15·串聯型晶體管直流穩壓電源(設計性 實驗) |
| 6·場效應管放大器 |
16·集成直流穩壓電源 |
| 7·差動放大電路 |
17·單結晶體管特性 |
| 8·運算放大器指標測試 |
18·單結晶體管觸發電路 |
9·集成運算放大器的基本應用
(多種模擬運算電路)
|
19·晶閘管簡單測試 |
| 10·集成運算放大器非線性用 （多種波形發生器） |
20·晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目:
| l·電壓負反饋偏置電路 |
36·模擬二階微分方程電路 |
| 2·分壓式電流負反饋偏置電路 |
37·基本對數運算電路 |
| 3·用二極管穩定工作點 |
38·實用微分電路 |
| 4·共基極放大電路 |
39·反對數放大基本電路 |
| 5·共集電極放大電路 |
40·簡單的過零比較電路 |
| 6·共源極基本放大電路 |
41·利用二級管作為上限檢測幅度選擇電路 |
| 7·場效應管共漏極電路 |
42·下限幅度選擇電路 |
| 8·場效應管共柵極電路 |
43·RC無源網絡的低通濾波電路 |
| 9·單管阻容放大電路 |
44·同相輸入一階低通濾波電路 |
| 10·變壓器耦合放大電路 |
45·反相輸入一階低通濾波電路 |
| 11·甲類功率放大電路 |
46·簡單的二階RC濾波電路 |
| 12·串聯電流負反饋電路 |
47·典型二階RC有源低通濾波電路 |
| 13·串聯電壓負反饋電路 |
48·典型二階高通有源濾波電路 |
| 14·并聯電壓負反饋電路 |
49·基本帶通濾波電路 |
| 15·并聯電流負反饋電路 |
50·典型帶通濾波電路 |
| 16·共基共射極放大電路 |
51·矩型波振蕩電路 |
| 17·自舉射極輸出電路 |
52·寬度可調的矩形波發生器 |
| 18·NPN一PNP直接耦合放大電路 |
53·幅頻可調的鋸齒波發生器 |
| 19·用負反饋消除自激振蕩 |
54·單相半波整流電路 |
| 20·晶體管開關作用 |
55·單相全波整流電路 |
| 21·變壓器反饋式振蕩電路 |
56·電容濾波電路 |
| 22·電容三點式振蕩電路 |
57·電容濾波帶電阻負載 |
| 23·電感三點式振蕩電路 |
58·RC濾波電路 |
| 24·差動放大電路的基本形式 |
59·基本LC濾波電路 |
| 25·長尾式差動放大電路 |
60·二倍壓整流電路 |
| 26·雙電源長尾式差動放大電路 |
61·三倍壓整流電路 |
| 27·運放用作交流比例放大 |
62·基本穩壓電路 |
| 28·反相輸入保護措施 |
63·基本調整管穩壓電路 |
| 29·同相輸入保護措施 |
64·具有放大環節的穩壓電路 |
| 30·電源極性錯接的保護 |
65·單相半波可控硅整流 |
| 31·RC高通電路 |
66·電子調壓電路 |
| 32·利用三極管來保護器件 |
67·電子催眠器一一趣味性實驗一 |
| 33·差動輸入運算電路 |
68·電子門鈴電路一一趣味性實驗二 |
| 34·快速積分電路 |
69·電子報警電路一一趣味性實驗三 |
| 35·模擬一階微分方程電路 |
|
(三)數字部分:
| l·TTL集成邏輯門的參數測試 |
16·MSI數據選擇器及邏輯設計 |
| 2·CM0S邏輯門的參數測試 |
17·微分型單穩態電路 |
| 3·TTL集成電極開路門與三態輸出門的應用 |
18·環形多諧振蕩器 |
| 4·與、非、或、與非門電路實驗 |
19·利用門電路構成編碼器分配器、選擇器 |
| 5·半加器電路實驗 |
20·組合電路的設計之一一一編碼轉換 |
| 6·全加器電路實驗 |
21·組合電路的設計之二一一顯示電路 |
| 7·RS觸發器實驗 |
22·同步時序電路的設計 |
| 8·D觸發器實驗 |
23·計算機時序電路的設計 |
| 9·JK觸發器實驗 |
24·集成定時器測試及應用 |
| 10·T觸發器實驗 |
25·CM0S集成A/D、D/A轉換電路實驗 |
| 11·JK型觸發器轉換成D觸發器 |
26·二極管非門、或非門電路 |
| 12·D型觸發器轉換成JK觸發器 |
27·三極管非門、與非門、或非門電路 |
| 13·計數器實驗 |
28·異步十進制減法計數器 |
| 14·MSI移位寄存器及其應用 |
29·異步十進制加法計數器 |
| 15·譯碼器及其變換方式 |
30·綜合能力培訓實驗一一電子秒表 |
●實訓項目
(一)電工部分實訓內容
| 1、低壓驗電表的使用 |
22、小型變壓器故障檢查與排除 |
| 2、滅火器的操作方法 |
23、三相鼠籠式電動機的拆裝與測試 |
| 3、口對口人工呼吸法和胸外心臟壓擠法觀察 |
24、三相鼠籠式電動機運行巡視 |
| 4、常用工具的使用與識別 |
25、三相鼠籠式異步電動機的定期檢修 |
| 5、常用導線的連接和絕緣的恢復 |
26、三相鼠籠式異步電動機故障分析 |
| 6、電烙鐵的拆裝與焊接技能訓練 |
27、定子繞組局部故障的排除 |
| 7、電工識圖訓練 |
28、單相電容式電動機繞組的拆換 |
| 8、配電板安裝 |
29、單相電容式電動機故障與排除 |
| 9、室內配線 |
30、手動正轉控制線路的安裝與檢修訓練 |
| 10、室內照明線路安裝 |
31、接觸器點動正轉控制 |
| 11、電流表、電壓表的安裝 |
32、具有自鎖的正轉控制 |
| 12、萬用表轉換開關的使用和讀數 |
33、具有過載保護的正轉控制 |
| 13、交流電壓的測量 |
34、接觸器聯鎖的正反轉控制 |
| 14、直流電壓、直流電流的測量 |
35、按鈕聯鎖的正反轉控制線路 |
| 15、電阻的測量 |
36、按鈕、接觸器復合聯鎖的控制線路 |
| 16、兆歐表、鉗形電流表接地電阻測定儀的使用 |
37、接觸器控制Y－△降壓控制 |
| 17、常用開關類電器拆裝 |
38、X62－W型銑床主軸與進給電機的聯鎖控制 |
| 18、交流接觸器的拆卸與組裝 |
39、時間繼電器控制Y－△降壓起動控制 |
| 19、熱繼電器與時間繼電器的拆卸和組裝 |
40、C620－1型車床控制線路的模擬安裝 |
| 20、常用啟動器的結構觀察及檢測 |
41、直流電動機的拆裝訓練（教師演示） |
| 21、小型變壓器的制作 |
42、直流電動機的檢修訓練（老師演示） |
(二)模電數電部分實訓內容:
| 1、常用儀器儀表的使用 |
14、語音報警喇叭的制作與實訓 |
| 2、常用電子元器件的識別與檢測 |
15、邏輯測試器的制作與測試 |
| 3、電烙鐵拆裝與電子錫焊技能訓練 |
16、正負脈沖信號的制作與測試 |
| 4、印刷線路板的制作 |
17、智力競賽搶答器的制作 |
| 5、三端集成穩壓直流電源的制作 |
18、水位報警器電路的制作 |
| 6、串聯型直流穩壓電源的制作 |
19、迷你閃光彩燈的制作 |
| 7、低頻信號電壓放大器的裝配與測試 |
20、光控音樂門鈴 |
| 8、具有負反饋信號放大器電路的制作與測試 |
21、實用模擬自然風控制器的制作 |
| 9、文式橋振蕩器的焊接與調試 |
22、臺燈調光電路 |
| 10、電池電壓監視電路的制作與測試 |
23、實用CMOS觸摸鎖鑰電路 |
| 11、電子催眠器電路的制作 |
24、自動充電器的制作 |
| 12、模擬“知了”電子電路的制作實訓 |
25、半導體收音機的組裝與調試 |
| 13、實用聲控、光控節電照明燈的制作與實訓 |
|
